弱電系統集成各子系統中，監控系統是最常見的系統之一。今天我們給大家介紹一下監控系統最常見的幾種系統架構。

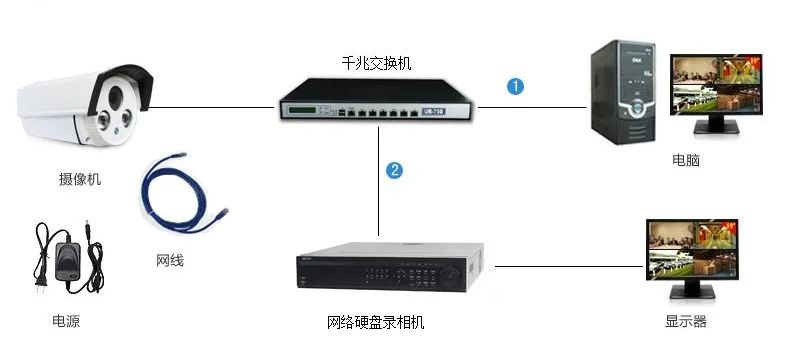

一：傳統架構：網絡攝像機+電源+網線
在進行這種架構綜合布線時，要同時布電源線和網線，當然電源也可以就近取220伏交流電，這樣即節約線材，又節約人工。每個網絡攝像機必須要有電源提供。同時要有一路網線，用來傳輸網絡數據到網絡硬盤錄像機NVR。

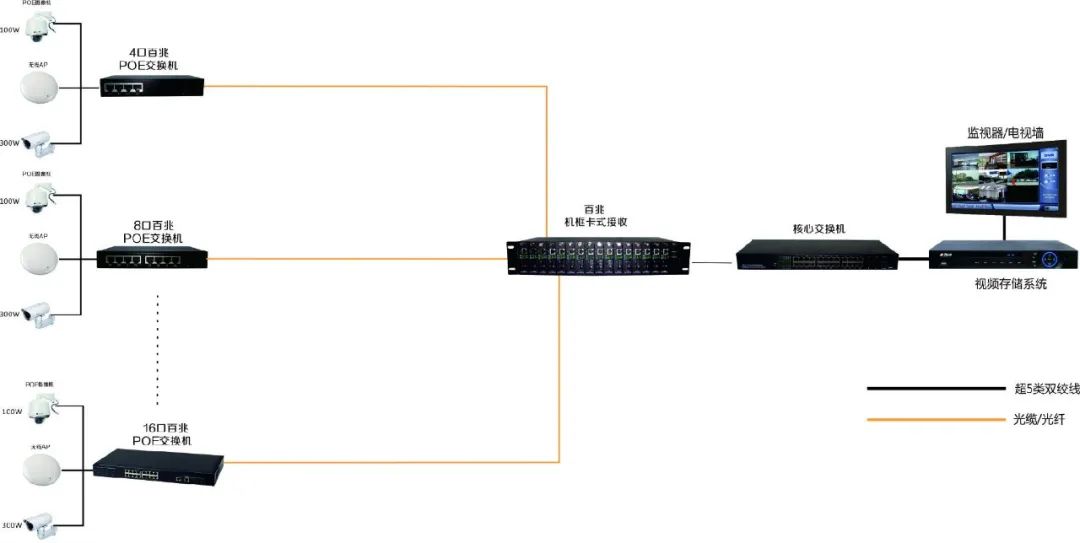

二：POE供電架構：網絡攝像機+POE交換機
這種架構比起前面的傳統架構少用到一條電源線，這樣不但減少了線材，而且減少了布線工作。一臺網絡攝像機由一根網線作為信號傳輸即可，供電則由POE交換機來提供了，當然POE交換機的價格比傳統一般交換機的價格要高。網線的話可以根據實際情況選擇超五類或者六類的屏蔽或非屏蔽網線即可。一般傳輸距100米以內。
連接方式如下圖：

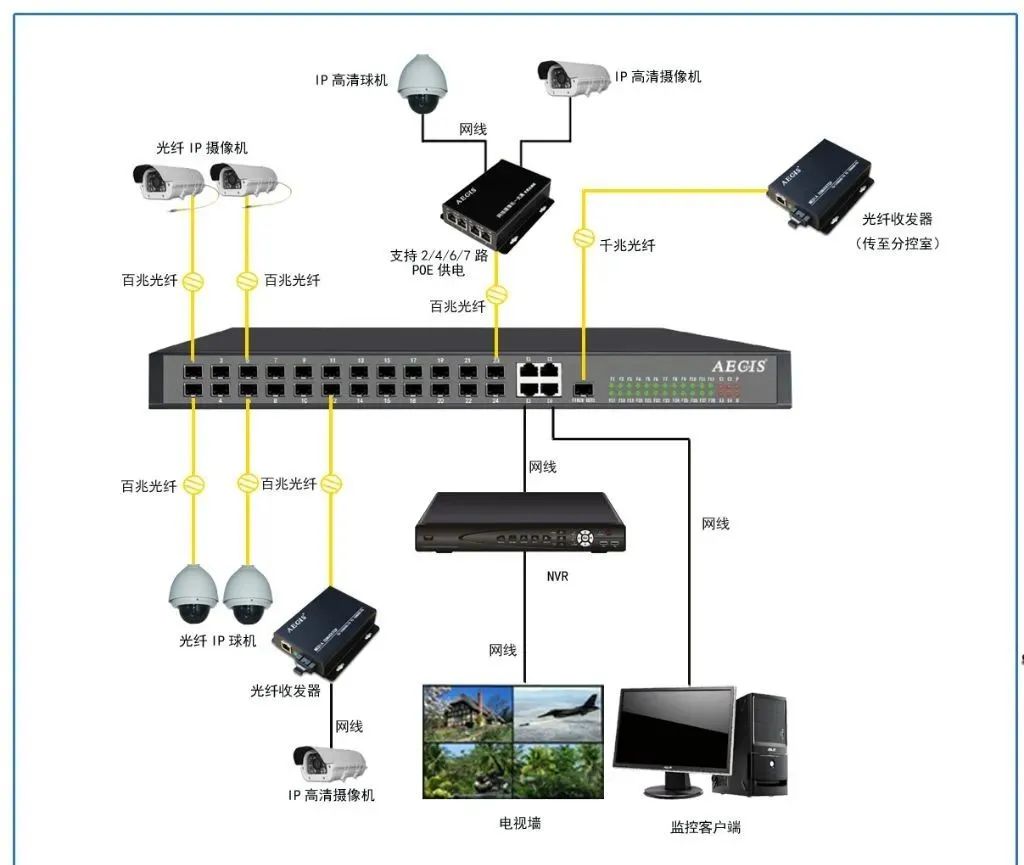

三、光纖架構：網絡攝像機+光纖+收發器
因為網線傳輸距離受限在100米范圍以內，所以當超過100米的范圍時，我們可以采購光纖作為傳輸介質，光纖不但可以遠距離傳輸，而且效果穩定，且光纖的價格比網線便宜。但是我們需要配上光纖收發器。
四、無線架構：網絡攝像機+無線網橋
前面三種不同的架構盡管各有不同，但是它們同樣都是需要布線的。而在具體的使用環境中，總是會存在一些情況造成布線困難，這樣我們可以采用無線傳輸架構了。使用無線架構減少了線纜和布線工作，但是需要增加設備：無線網橋。具體如下：

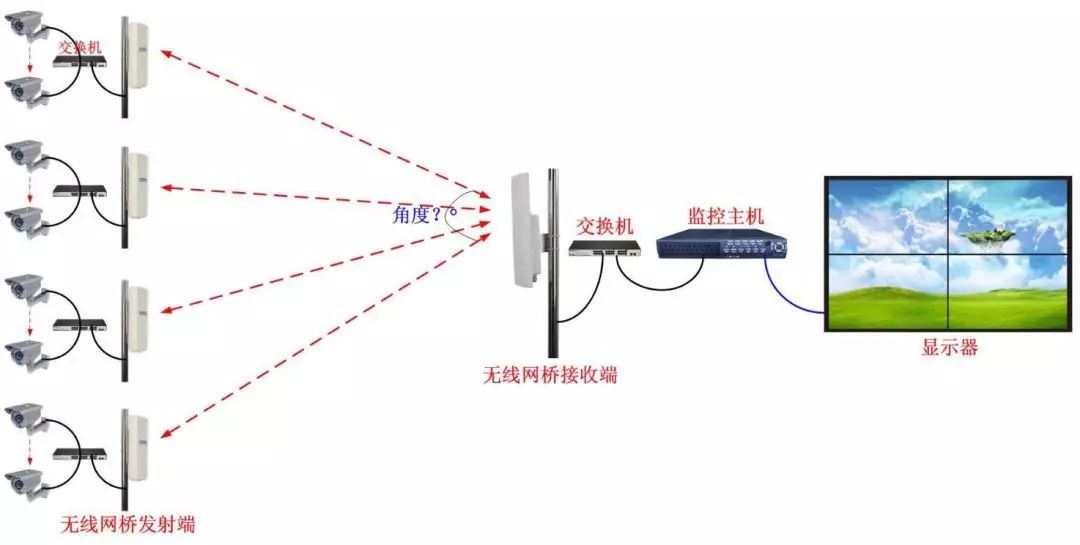

1、點對多點傳輸：

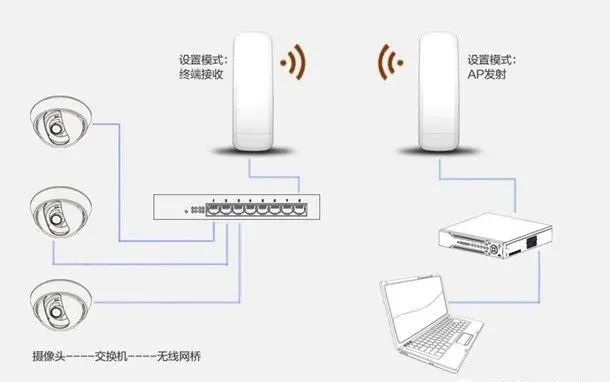

2、點對點傳輸如果多個攝像頭比較集中，可以把攝像頭連接交換機

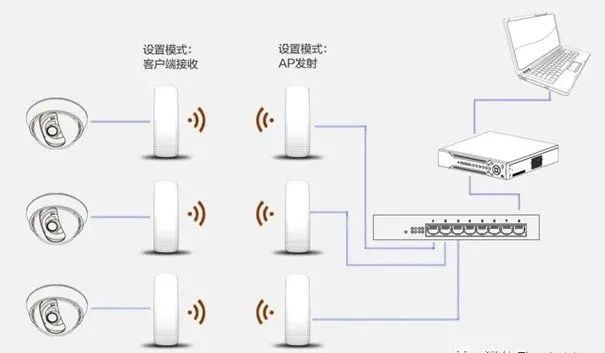

3、如果攝像頭比較分散，距離較遠，可每個攝像頭都配置一對網橋無線網橋的作用是，將網絡信號轉換成無線電波信號并進行點對點的傳輸。無線網橋成對進行使用。由于點對點定向傳輸，所以可以實現遠距離的無線傳輸，從幾百米到幾十公里。
使用無線架構時，無線網橋施工需要注意：在發射端和接收端中間不能有遮擋，不能有障礙。否則會造成信號傳輸不穩定。
五、PON架構：網絡攝像機+OLT+ONU
PON架構和光纖架構一樣，也是針對遠距離傳輸的。PON監控傳輸網絡系統主要利用運營商光纖資源，達到傳輸的目的，為中心管理平臺的各項應用提供基礎保障，能夠更好的服務于各類用戶。但是費用較高，有全光網絡設計的項目中應用比較廣泛。
pon它由OLT（光線路終端）、用戶側的ONU（光網絡單元）以及ODN（光分配網絡）組成。
PON在遠距離或遠程監控等超大型監控項目上，有更好的應用。

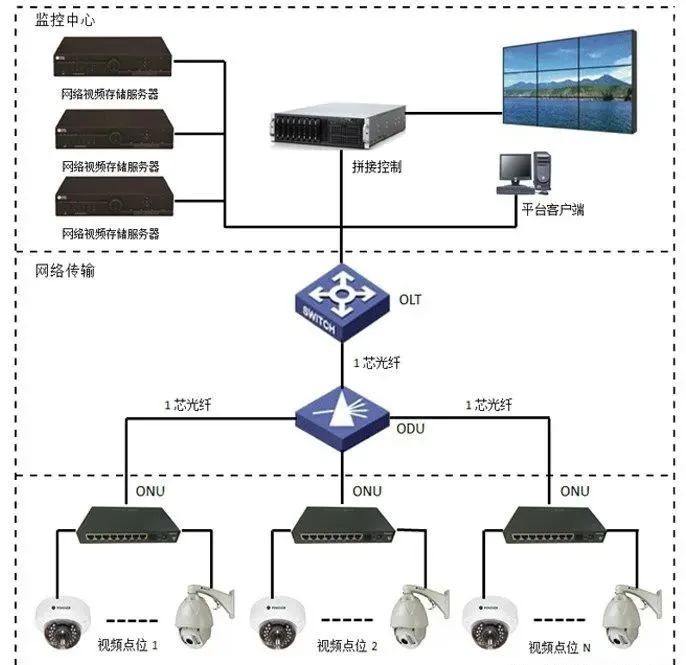

網絡結構如下圖所示：

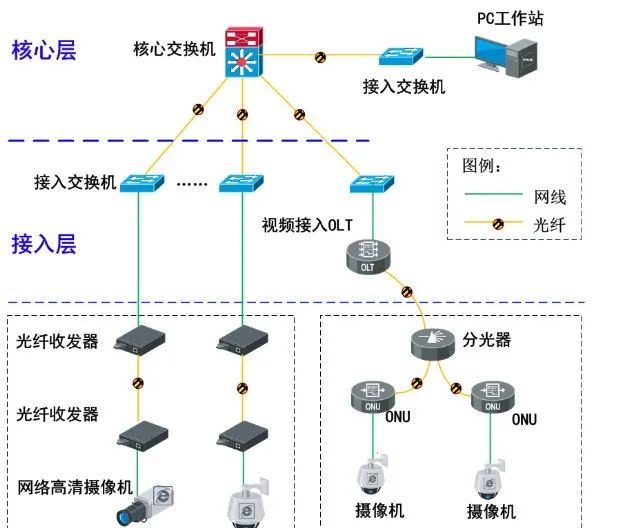

拓撲圖一
拓撲圖二 數據中心核心網
核心層主要設備是核心交換機，作為整個網絡的大腦，核心交換機的配置性能較高。目前核心交換機一般都具備雙電源、雙引擎，故核心交換機一般不采用雙核心交換機部署方式，但是對于核心交換機的背板帶寬及處理能力要求較高。
前端視頻資源接入前端網絡采用獨立的IP地址網段，完成對前端多只監控設備的互聯。前端視頻資源通過IP傳輸網絡接入監控中心或者數據機房進行匯聚。前端網絡接入目前采用兩種常用方式，通常為點對點光纖接入的方式和點對多點的PON接入方式。接入層需對NVR存儲設備的網絡接入提供支撐，確保NVR存儲設備網絡環境安全可靠。

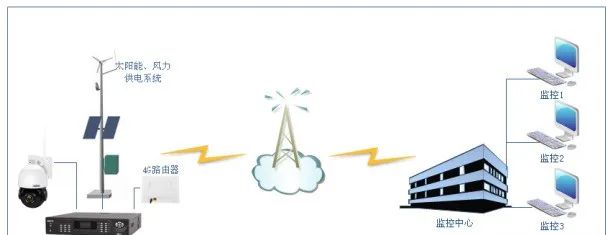

六：4G架構：戶外遠距離傳輸，4G+太陽能+攝像機
4G架構應用的太陽能監控系統的應用也是越來越廣，由于監控點自身環境特點，距離較遠，傳輸方式不可能采用有線或光纜，因此應選擇無線傳輸方式來進行數據的傳輸。目前，4G無線傳輸技術成熟，并得到廣泛的應用，其具有信號覆蓋率高，部署方便等特點，是該系統設計的最佳選擇。5G技術的視頻監控系統以后也會逐漸成為趨勢。
